Pengantar ATmega328

Tutorial langkah demi langkah lengkap tentang Pengantar untuk ATmega328

Halo semuanya! Saya harap Anda semua akan baik-baik saja dan bersenang-senang. Hari ini, saya akan berbagi topik yang paling penting dan paling umum yaitu Pengantar untuk ATmega328. ATmega-328 pada dasarnya merupakan pengontrol mikro Advanced RISC (AVR). Ini mendukung data hingga delapan (8) bit. ATmega-328 memiliki memori internal internal 32KB. Pengontrol mikro ini memiliki banyak karakteristik lain. Anda juga harus melihat Pengantar PIC16F877a (ini adalah PIC Microcontroller ) dan kemudian membandingkan fungsi dari dua Microcontrollers ini.
ATmega 328 memiliki memori Read Only Memory (EEPROM) yang Dapat Diprogram Secara Elektrik. Properti ini menunjukkan jika pasokan listrik yang dipasok ke mikro-pengontrol dihapus, bahkan ia dapat menyimpan data dan dapat memberikan hasil setelah menyediakannya dengan pasokan listrik. Selain itu, ATmega-328 memiliki 2KB Statis Random Access Memory (SRAM). Karakteristik lainnya akan dijelaskan nanti. ATmega 328 memiliki beberapa fitur berbeda yang menjadikannya perangkat paling populer di pasar saat ini. Fitur-fitur ini terdiri dari arsitektur RISC tingkat lanjut, kinerja yang baik, konsumsi daya rendah, penghitung waktu nyata yang memiliki osilator terpisah, 6 pin PWM, Programmable Serial USART , kunci pemrograman untuk keamanan perangkat lunak, keluaran hingga 20 MIPS, dll. ATmega-328 banyak digunakan di Arduino . Rincian lebih lanjut tentang ATmega 328 akan diberikan nanti di bagian ini.

ATmega328 adalah delapan (8) bit Microcontroller . Ini dapat menangani ukuran data hingga delapan (8) bit. Ini adalah mikro-controller berbasis AVR. Memori internal bawaannya adalah sekitar 32KB. Ini beroperasi mulai dari 3.3V ke 5V. Ia memiliki kemampuan untuk menyimpan data bahkan ketika pasokan listrik dihapus dari terminal biasing-nya. Fitur unggulannya termasuk efisiensi biaya, disipasi daya rendah, kunci pemrograman untuk tujuan keamanan, penghitung waktu nyata dengan osilator terpisah. Ini biasanya digunakan dalam aplikasi Sistem Tertanam . Anda harus melihat pada contoh-contoh nyata dari Sistem Tertanam , kita dapat mendesain semuanya menggunakan Microcontroller ini. ATmega-328 ditunjukkan pada gambar di bawah ini.

1. ATmega328 Pins

2. Pinout ATmega328

• Melalui diagram pinout kita dapat memahami konfigurasi pin dari perangkat elektronik apa pun, sehingga Anda bekerja pada Proyek Teknik apa pun, maka Anda harus terlebih dahulu membaca pinout komponen.
• ATmega 328 pinout diagram ditunjukkan pada gambar di bawah ini.

3. Deskripsi Atmega328 Pins

• Fungsi yang terkait dengan pin harus diketahui agar dapat menggunakan perangkat dengan tepat.
• ATmega-328 pin dibagi menjadi port yang berbeda yang diberikan secara rinci di bawah ini.
• VCC adalah suplai tegangan digital.
• AVCC adalah pin tegangan pasokan untuk analog ke digital converter.
• GND menandakan Ground dan memiliki 0V.
• Port A terdiri dari pin dari PA0 ke PA7. Pin ini berfungsi sebagai input analog ke konverter analog ke digital. Jika analog ke digital converter tidak digunakan, port A bertindak sebagai delapan (8) bit input / output port.
• Port B terdiri dari pin dari PB0 ke PB7. Port ini adalah port 8-bit dua arah yang memiliki resistor pull-up internal.
• Port C terdiri dari pin dari PC0 ke PC7. Buffer output port C memiliki karakteristik drive simetris dengan kemampuan sumber serta sink yang tinggi.
• Port D terdiri dari pin dari PD0 ke PD7. Ini juga merupakan port input / output 8 bit yang memiliki resistor pull-up internal.

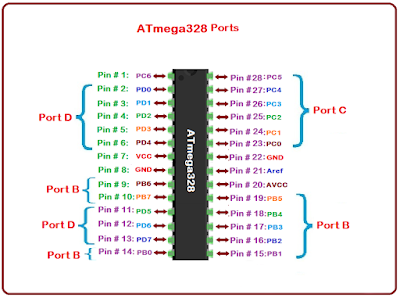

Semua port AVR ditunjukkan pada gambar di bawah ini.

• AREF adalah pin referensi analog untuk konverter analog ke digital.
• Jadi ini adalah singkat dari semua pin di ATmega 328 AVR mikro-controller.

4. Arsitektur ATmega328

Sebuah arsitektur perangkat menyajikan setiap informasi tentang perangkat tertentu.

Arsitektur ATmega-328 ditunjukkan pada gambar di bawah ini.

5. Memori ATmega328

• ATmega 328 memiliki tiga jenis memori, misalnya EEPROM, SRAM, dll.
• Kapasitas masing-masing memori dijelaskan secara rinci di bawah ini.
• Flash Memory memiliki kapasitas 32KB. Ini memiliki alamat 15 bit. Ini adalah Memori Hanya Baca yang Dapat Diprogram (ROM). Ini adalah memori non volatile.
• SRAM adalah singkatan dari Static Random Access Memory. Ini adalah memori volatile yaitu data akan dihapus setelah mencabut catu daya.
• EEPROM adalah singkatan dari Read Only Memory yang Dapat Dihapus Secara Elektrik. Ini memiliki data jangka panjang.

Ruang memori AVR ditunjukkan pada gambar di bawah ini.

6. Register ATmega328

• ATmega-328 memiliki tiga puluh dua (32) General Purpose (GP) register.
• Semua register ini adalah bagian dari Static Random Access Memory (SRAM).
• Semua register diberikan dalam gambar yang ditunjukkan di bawah ini.

7. Paket ATmega328

Versi berbeda dari perangkat yang sama dilambangkan dengan paket yang berbeda dari perangkat itu.

Setiap paket memiliki dimensi yang berbeda, agar dapat dibedakan dengan mudah.

Paket ATmega 328 diberikan dalam tabel yang ditunjukkan pada gambar di bawah ini.

8. ATmega328 Blok Diagram

Diagram blok menunjukkan sirkuit internal dan aliran program perangkat apa pun.

Diagram blok ATmega 328 ditunjukkan pada gambar di bawah ini.

9. ATmega328 Fitur

Untuk melakukan tugas apa pun kita dapat memilih perangkat berdasarkan fitur-fiturnya. yaitu apakah fitur-fiturnya cocok untuk mendapatkan hasil yang diinginkan atau tidak.

Beberapa fitur utama dari AVR Microcontroller ATmega328 ditunjukkan pada tabel yang diberikan pada gambar di bawah ini.

10. ATmega328 dan Arduino

• ATmega-328 adalah mikrokontroler yang paling banyak digunakan saat mendesain.
• ATmega 328 adalah bagian paling penting dari Arduino .
• Program ini diunggah pada pengontrol mikro AVR yang terpasang di Arduino.
• AVR yang terpasang pada Arduino ditunjukkan pada gambar di bawah ini.

11. ATmega328 dan Arduino Pins

Pin ATmega328 terhubung ke pin Arduino yang sesuai.

Konektivitas mereka satu sama lain ditunjukkan dalam diagram pinout yang ditunjukkan pada gambar di bawah ini.

Bagian analog yang dilingkari terdiri dari pin Arduino yang terhubung ke pin ATmega-328 AVR mikro-controller yang sesuai.

Saya telah menulis kedua pin di depan satu sama lain, itu akan membantu untuk memahami dengan mudah.

Jika Anda ingin bekerja di papan Arduino ini maka Anda harus mencoba Proyek Arduino untuk Pemula ini , mereka akan membantu untuk mendapatkan Arduino.

12. Aplikasi

• Paket lengkap termasuk ATmega 328 dan Arduino dapat digunakan dalam beberapa aplikasi kehidupan nyata yang berbeda.
• Ini dapat digunakan dalam Proyek Sistem Tertanam .
• Ini juga dapat digunakan dalam robotika.
• Quad-copter dan bahkan aero-plane kecil juga bisa dirancang melewatinya.
• Pemantauan daya dan sistem manajemen juga dapat disiapkan menggunakan perangkat ini.
• Saya telah merancang Sistem Keamanan Rumah ini menggunakan Arduino , Anda harus melihatnya.

13. Bagaimana cara mulai bekerja pada Atmega328

• Jika Anda ingin mulai bekerja pada Microcontroller ini maka saya akan menyarankan Anda untuk melakukannya menggunakan Arduino.
• Manfaat menggunakan Arduino adalah Anda dapat menggunakan semua pustaka yang ada di dalamnya, yang akan membuat pekerjaan jauh lebih mudah.
• Setelah merancang proyek Anda di Arduino, maka desain rangkaian dasar Atmega-328 yang cukup sederhana dan saya telah bahas di atas.
• Sekarang Anda harus berhati-hati saat menggunakan Pins, Atmega328 dan Arduino Pins yang dibahas di atas.
• Hal lain yang perlu disebutkan di sini adalah bahwa sebelum mengerjakan perangkat keras, Anda harus mendesain Proteus Simulation terlebih dahulu .
• Unduh Arduino Library untuk Proteus dan kemudian rancang proyek Anda di atasnya.
• Setelah Anda mengkonfirmasi bahwa semuanya sudah benar maka desain sirkuitnya di Wero Board atau PCB (Printed Circuit Board) dan Anda memiliki proyek Anda siap.  🙂
• Pengantar tutorial untuk ATmega328 telah mempresentasikan pembahasan rinci tentang penggunaan dasar ATmega 328. Saya telah benar-benar memberikan seluruh rincian yang diperlukan tentang penggunaan AVR mikro-controller. Jika Anda memiliki masalah, Anda dapat bertanya kepada kami di komentar kapan saja. Tim kami selalu siap membantu kalian. Saya akan berbagi topik luar biasa lainnya dengan Anda semua dalam tutorial saya yang akan datang. Jadi, sampai saat itu berhati-hatilah 🙂
